一、概述

1 前言：

本産品是業界率先采用32位ARM處理器的高↕>>β性能産品，它具備自動設置功能(n φéng)，進入自動設置模式後，它能自動識别負荷的狀态，自動 ♦≤分析補償電容櫃的配置狀←‌态，自動進行最優控制算法計算，以最佳的策略進行補償控制，能夠滿足絕大多數工況的要(yào&•∞)求。

它也可以按照人工(gō¶&ng)設置的參數進行(xí☆✔ φng)補償控制。

   為了正确地接線和安裝，為了γ  (le)安全使用本産品，建議 γ ÷(yì)用戶認真閱讀本說(s•♣huō)明書。

2 安全性    &nbs£γ☆εp;      &'

1）該控制器的安裝、維護和操作(zλ¥uò)需由具有相 ∑‌♥關專業知識和技(jìδ‍γ)能的人員進行。

2）确保該控制器的工作電(dià∞₩™≥n)壓在接線圖标注的範圍內。

3）不要随意打開♥ ¶♣控制器的外殼，以防觸電。

4）在斷開與控制器連接的電 ₽ε(diàn)流互感器之前，要§★π€确保該互感器二次側已進行了短(duǎn♦↑)路。

3 技術特點

1）隻要接線相序正确，π≥β>無需設置參數，智能補償控制。

2）控制物理量：無功功率+目标功率因數，避免補償呆區，防止投& 切振蕩。

3）自動識别相序功能：電≥™λ流互感器二次接線端S1和S2可以互換；電壓線L2和L3也可互換。

4）按鍵改相序：一旦接錯(ΩΩΩγcuò)了相序，隻₹σ 要在控制器上操作∞↔$≈按鍵就可以更正，無需調換接線。

5）顯示功能豐富，漢字顯示各項電參數及諧波參≠<$數。

6）保護功能完備，過壓，欠壓，電(dià≤♥n)壓諧波超限等。

7）超強防幹擾能力，EMC電磁兼容性試驗：EFT群脈沖抗幹擾達4000V的A級（IEC标準最高級别）。

二、适用範圍

   适用于低壓配電(≥♠diàn)系統的靜止或動态或分相(∑☆​®xiàng)無功補償和濾波

三、DKQ(W)系列産品功能及技術參數≥↑£×(shù)

基本參數

1）執行标準：《JB/T 9663-2013‌÷》 《 DL/T 597—1996 》

2）工作電壓： AC 220V±20％，須單獨接入。

3）取樣電壓輸入：AC（ 100V~690V）±20％  50Hz /60Hz± 5%。

4）取樣電流輸入：AC  0～5A ，或0～1A（訂貨須說明）

6）控制物理量：β♦無功功率兼顧功率因數

7）控制器輸出方式：有(y₽•☆Ωǒu)觸點型J型，無觸點型D型

8）控制對象：J型為交流接觸器或電子接觸© €器，D型為複合開關、無功調節器等

9）動态響應時間：動态D型≤20毫秒；靜态J型≤1秒

10）靈敏度：≤0.05A      ✔&≠

11）測量準确度：電壓：0.5級    電流：0.5級   功率因數(shù☆←εε)：0.5級   有功功率：1.0級

    λ→×↕      ¥‍÷   無功功率：2.0級    頻率：0.5級

12）本機功耗：≤12VA

13）外形尺寸：148´148´50mm

14）安裝開孔尺寸：138´138mm

使用條件

1）環境溫度：-25℃ 至 +45℃

2）海撥高度：≤ 2000M

3）大氣條件：空氣濕度不超過∞↔¥90%

4）環境條件：介質無導電(diàn×≥€Ω)塵埃

四、尺寸說明

外形尺寸：148´148´50mm

安裝開孔尺寸：138´138mm

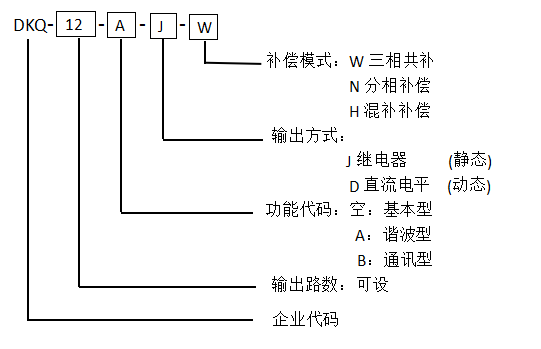

五、選型說明
