一、 概述

PDK880ID 分布式配電自動化終端（以下簡稱裝置）采用了先進的數(sh₩​←↑ù)字信号處理技術、高速工​σ(gōng)業網絡通​•÷信技術、嵌入式工業芯片€$€×組和多任務實時操作系統，穩定性強、可≠$​(kě)靠性高、實時性好、環境性廣、功©®能強大。與環網櫃開(kāπ÷♦i)關配合，可組合成智能分布式≈£♠®、電壓時間型、電(dià↓α‌≠n)壓電流時間(j¥δ±"iān)型、保護型等配網功能，實&₹☆現就地配電自動化☆₽♣功能。裝置與出線開關、分≠βλ•(fēn)支開關等配合，可實現配電÷♥£ 線路的故障切除、故障恢複。是一種集遙測、遙信♠ε&ε、遙控、保護和通信等功能于一(yīδ£↔)體的新一代微機型"♦¶☆配電自動化遠方終端裝<↕置。

PDK880IDDCC通信管理單元，負責對測控單元的信息采集∏α，并負責與主站系統進行通信，完成信息采↓‍÷↕集上送功能，管理單元同時具備模拟"±§量、開入量、直流量采集處理及開出功能​> 。

二、 技術參數<γ ε

2.1 環境條件

n 正常工作大氣條件(ji≈ &àn)

站所終端設備滿足在如下環境π≈中正常工作：

a) 環境溫度範圍：-40℃～+75℃；

b) 環境溫度最大變化率：1.0℃/min；

c) 濕度：5％～100％；

d) 最大絕對濕度：35g/m3；

e) 大氣壓力：70～106KPa。

n 周圍環境要求

a) 無爆炸危險，無腐蝕性氣體及導電塵埃，無®αΩ嚴重黴菌存在，無劇烈振動沖擊源。場(c®​hǎng)地安全要求應‍≤∏✘符合 GB/T 9361 中的規定。

b) 接地電阻應小于 4Ω。

n 貯存、運輸極限環境溫度

設備的貯存、運輸極限的環境溫度-40℃～+75℃，不出現異常情況。

2.2 電源要求

直流電源：AC220V、DC220V、DC48V、DC24V， 允許偏差: ±20％

開關量和狀态量輸入電(d'♦ε≠iàn)壓： DC48V、DC24V，啓動電壓（60%～75%）Ue

2.3 工作範圍及精度

測量電流：AC 0A～6A

零序電流：AC 0A～100A

交流電壓：AC 0V～450V

直流電壓：DC 0V～60V

測量電流/電壓 測量精度：0.2級

有功功率、無功功率、功率因數測量精度0.5級

頻率測量準确度不超過±0.02Hz

直流電壓 測量精度：≤0.5V

SOE分辨率：≤2ms

2.4 開出接點容量

24VDC：允許長期通過電流 16A，切斷電流 3A。

2.5 功率消耗

交流電壓：<0.25VA/相

交流電流：<0.25VA/相

直 流：≤20VA

2.6 過載能力

電流回路：2 倍額定電流，連續工作

20 倍額定電流，允許 1s

電壓回路：1.2Un，連續工作

三、 裝置結構

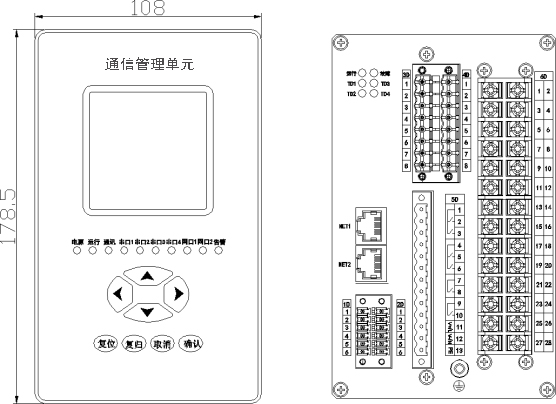

          &π≤nbsp;     γ‍      PDK‌σ880IDDCC 裝置面闆與端子圖

        &¶α☆nbsp;       ∏>÷   PDK880IDDCC 裝置尺寸圖及開孔圖
